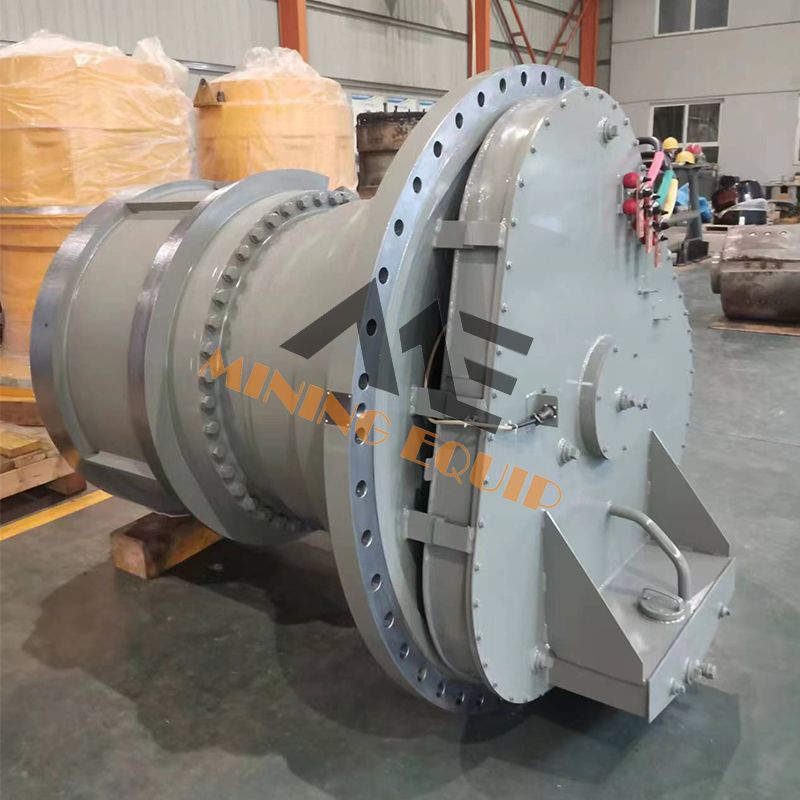

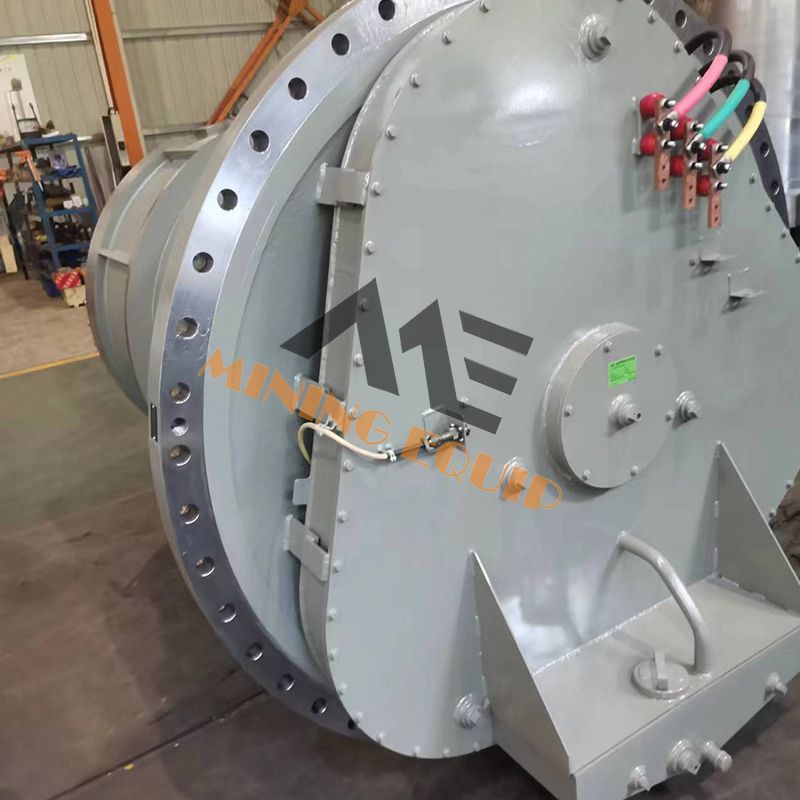

Numero parte: 5GEB25C/A.
Nome della parte: Gruppo motore ruota
Applicazione: Komatsu 830E, Unit-Rig MT4400, XCMG XDE260, NHL Net240.
Descrizione del prodotto
Il gruppo motori a ruota Komatsu 830E sfrutta la tecnologia all'avanguardia per offrire prestazioni eccezionali. Il sistema di azionamento elettrico è accoppiato con motori ad alta efficienza che forniscono sostanziali coppia e potenza, consentendo al camion 830e di eccellere in condizioni di carico pesante. Questi motori sono progettati per l'integrazione senza soluzione di continuità con i sistemi di controllo proprietari di Komatsu, che gestiscono la velocità, l'uscita di alimentazione e la distribuzione del carico con precisione. Questa prestazione avanzata si traduce in una migliore gestione, accelerazione superiore e consumo di energia efficiente, rendendo il Komatsu 830E un leader del settore nell'efficienza operativa.
|
Elenco di montaggio del motore della ruota 830E |
||
|
NO. |
Pn. |
DESCRIZIONE |
|
1 |
5GEB25C/PC2755 |
Gruppo motore ruota |
|
2 |
5GEB25A7 |
MOTORE |
|
3 |
5Gta41 |
ALTERNATORE |
|
4 |
17em147c1 |
Griglia ritardante |
|
5 |
5GY19/XA4146 |
Biancellaio della griglia |
|
6 |
XA2849 |
TELAIO |
|
7 |
XA3384 |
LANCIA |
|
8 |
XA2851 |
Tubo di coppia |
|
9 |
VE6091 |
Ruota del mozzo |
|
10 |
V0653 |
Cuscinetto-roller |
|
11 |
Ve4231 |
Cuscinetto-roller |
|
12 |
VE6090 |
MANICA |
|
13 |
Ve4232 |
Con cuscinetto |
|
14 |
Ve4496 |
Trattenimento delle noci |
|
15 |
Ve4497 |
Lockwasher |
|
16 |
VE8234 |
COLLARE |
|
17 |
VE8233 |
Con cuscinetto |
|
18 |
V0500 |
Cuscinetto-roller |
|
19 |
V0499 |
Cuscinetto-roller |
|
20 |
VE4744 |
Anello di tenuta |
|
21 |
V0756 |
SQUILLO |
|
22 |
V0517 |
Olio di sigillo |
|
23 |
V0662 |
Abs-band |
|
24 |
Ve4234 |
Con cuscinetto |
|
25 |
VE2466 |
Anello-spinta |
|
26 |
V0663 |
Insieme di spessori |
|
27 |
VE4501 |
Shim |
|
28 |
VE4502 |
Shim |
|
29 |
VE4503 |
Shim |
|
30 |
VE4504 |
Shim |
|
31 |
VE4505 |
Shim |
|
32 |
VE4506 |
Shim |
|
33 |
Ve4239 |
Alloggiamento del sigillo |
|
34 |
Ve4237 |
Anello di tenuta |
|
35 |
Ve4238 |
Flinger |
|
36 |
Ve4403 |
MORSETTO |
|
37 |
Ve4489 |
Capscrew |
|
38 |
VE4243 |
RONDELLA |
|
39 |
Ve4236 |
Olio di sigillo |
|
40 |
VE3956 |
Confezionamento |
|
41 |
Ve4235 |
Abs-band |
|
42 |
C5768 |
Tappo di tubo |
|
43 |
V0517 |
Olio di sigillo |
|
44 |
VE7201 |
O-ring |
|
45 |
VS8408 |
Tubo a pin-torque |
|
46 |
BF2114 |
Morsetto |
|
47 |
BF2113 |
Ritorno olio di accoppiamento |
|
48 |
Ve4513 |
SQUILLO |
|
49 |
XA4495 |
Copertura per ingranaggi del pianeta |
|
50 |
VE6087 |
Tubo di petrolio |
|
51 |
VE6086 |
TUBO FLESSIBILE |
|
52 |
V0670 |
Morsetto, worm tubo |
|
53 |
0 |
Gruppo di freno |
|
54 |
VE8378 |
Filler Cap |
|
55 |
VJ6489 |
TAPPO |
|
56 |
VS8047 |
Plug, tubo |
|
57 |
VS8411 |
Plug, magnetico |
|
58 |
BF5149 |
Cap, pipe |
|
59 |
VJ0969 |
Collegamento a terminal cinghia |
|
60 |
Ve4750 |
Isolante con stallone |
|
61 |
TC1233 |
NOCE |
|
62 |
Ve4515 |
Lavastoviglie |
|
63 |
Ve4687 |
Lockwasher |
|
64 |
VS9430 |
Bullone-specializzato |
|
65 |
BF1484 |
Capscrew |
|
66 |
XA4287 |
Lavastoviglie |
|
67 |
Ve4745 |
Capscrew |
|
68 |
BE5188 |
Lavastoviglie |
|
69 |
Ve4641 |
Capscrew |
|
70 |
VE3027 |
Lavastoviglie |
|
71 |
Ve4499 |
Capscrew |
|
72 |
WA0471 |
Capscrew |
|
73 |
VE5185 |
Lavastoviglie |
|
74 |
BF3900 |
BULLONE |
|
75 |
VE8879 |
Bolt, P.G.Bearing Cap |
|
76 |
BF1486 |
Capscrew |
|
77 |
XA4041 |
Rotore completo |
|
78 |
XA2854 |
Gruppo statore |
|
79 |
XA2862 |
Albero, rotore |
|
80 |
XA4575 |
NOCE |
|
81 |
GE0123 |
Lockwasher |
|
82 |
XA2863 |
SQUILLO |
|
83 |
XA2864 |
DEFLETTORE |
|
84 |
Ve4739 |
Capscrew |
|
85 |
VE3027 |
Lavastoviglie |
|
86 |
XA4039 |
COLLARE |
|
87 |
VE7207 |
COLLARE |
|
88 |
XA2865 |
Anello dell'adattatore |
|
89 |
XA2866 |
Testa del telaio |
|
90 |
VE7211 |
Alloggio, cuscinetto |
|
91 |
XA2867 |
Fine del cuscinetto |
|
92 |
VE4536 |
Fine del colletto |
|
93 |
41A330203P4 |
Anello a V |
|
94 |
Ve4518 |
Capscrew |
|
95 |
VE5185 |
Lavastoviglie |
|
96 |
BF1660 |
Sigillo-lip |
|
97 |
BF2112 |
Con cuscinetto |
|
98 |
XA4027 |
Testa del telaio |
|
99 |
XA4028 |
Sensore, ruota |
|
100 |
BF3418 |
Cuscinetto a sfera |
|
101 |
XA4029 |
Cuscinetto tappo |
|
102 |
V0751 |
Imballaggio, frame/HD, colletto |
|
103 |
Ve4489 |
Capscrew |
|
104 |
VE5185 |
Lavastoviglie |
|
105 |
PB8889 |
Hub freno |
|
106 |
V0755 |
Mozzo piastra |
|
107 |
VE4784 |
RONDELLA |
|
108 |
VE8702 |
Capscrew |
|
109 |
41A330203P3 |
Anello a V |
|
110 |
XA2871 |
Cletta, supporto |
|
111 |
XA2872 |
Tacchetta, cavo |
|
112 |
XA2873 |
PIATTO |
|
113 |
XA4288 |
Sensore, velocità |
|
114 |
XA4289 |
Gruppo cavo, velocità delle ruote |
|
115 |
Ve4518 |
Capscrew |
|
116 |
VE5185 |
RONDELLA |
|
117 |
Ve4776 |
Capscrew |
|
118 |
VE5184 |
RONDELLA |
|
119 |
XA4040 |
BULLONE |
|
120 |
GE0141 |
BULLONE |
|
121 |
Ve4739 |
Capscrew |
|
122 |
GE0400 |
Capscrew |
|
123 |
VE3027 |
RONDELLA |
|
124 |
GE0796 |
NOCE |
|
125 |
Ve4785 |
Anello dell'adattatore |
|
126 |
V0667 |
BULLONE |
|
127 |
VE4784 |
RONDELLA |
|
128 |
BF4453 |
Pignone da copertina |
|
129 |
VS8410 |
Copertura da gusto-sun (pignone) |
|
130 |
VS9430 |
BULLONE |
|
131 |
XA3382 |
Albero del pignone e anello del sole |
|
132 |
VE4548 |
Anello |
|
133 |
BF3863 |
Capscrew |
|
134 |
VE5185 |
Lavastoviglie |
|
135 |
Ve4518 |
BULLONE |
|
136 |
Ve4490 |
Lavastoviglie |
|
137 |
Ve4699 |
Lockwasher |
|
138 |
Ve4520 |
NOCE |
|
139 |
Ve4483 |
140 |
|
140 |
Pad |
141 |
|
141 |
142 |
141 |
|
142 |
Ve4489 |
Capscrew |
|
143 |
VITE |
144 |
|
144 |
145 |
NOCE |
|
145 |
146 |
Lockwasher |
|
146 |
147 |
RONDELLA |
|
147 |
Guarnizione per inquadrare |
148 |
|
148 |
Gruppo del tappo del mozzo |
149 |
|
149 |
Anello, sigillo |
. |
.
